C Polar Align

1. License

2. Introduction

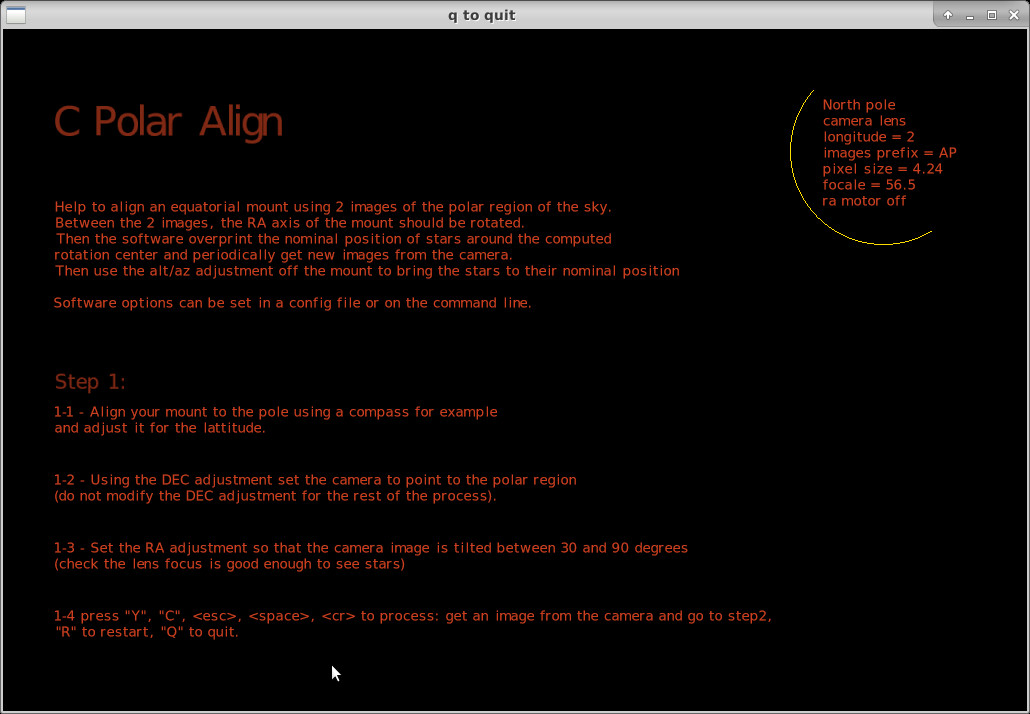

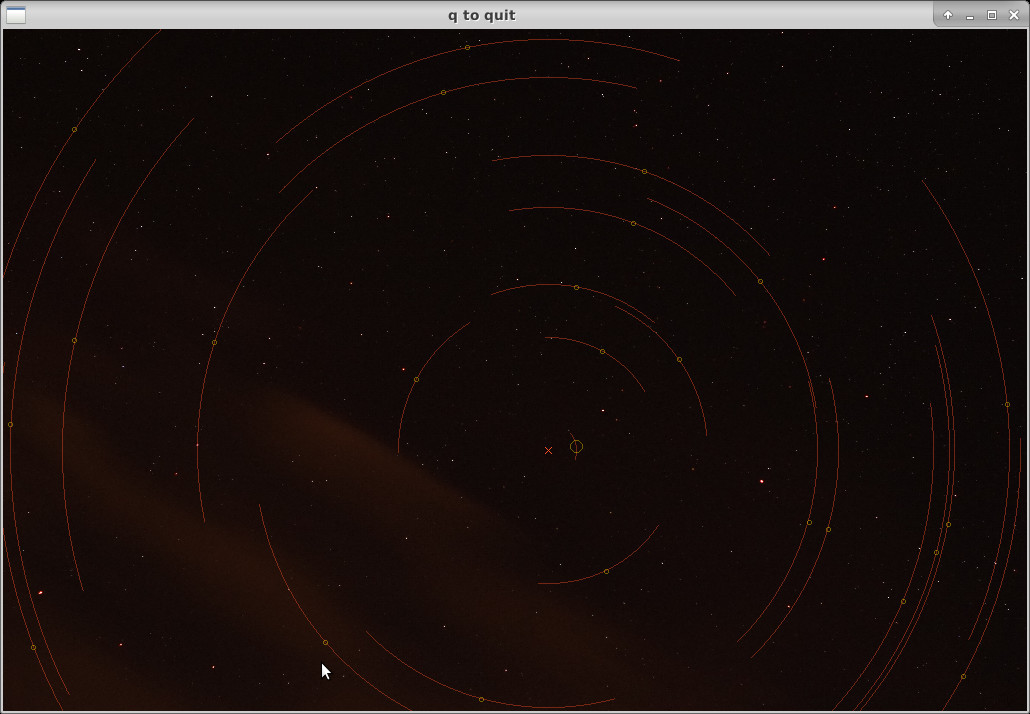

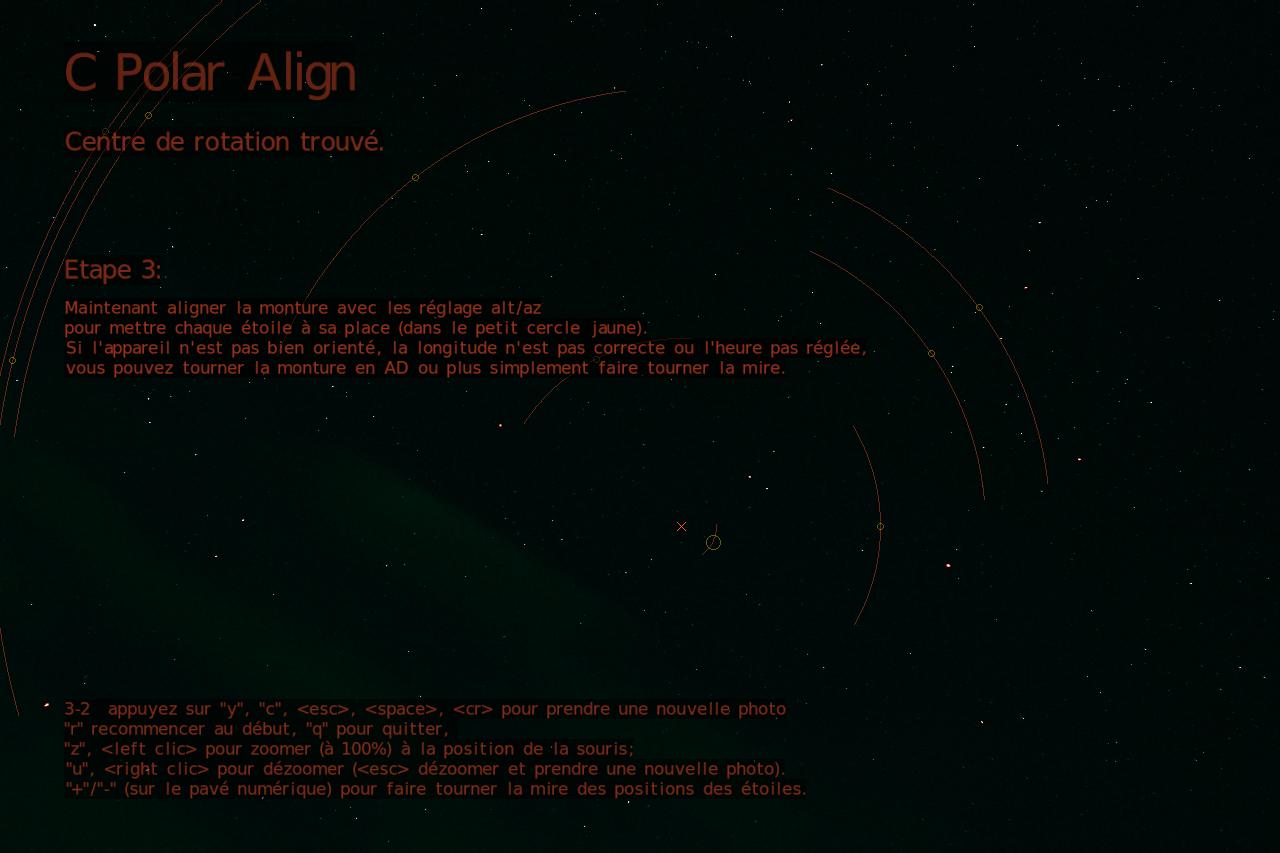

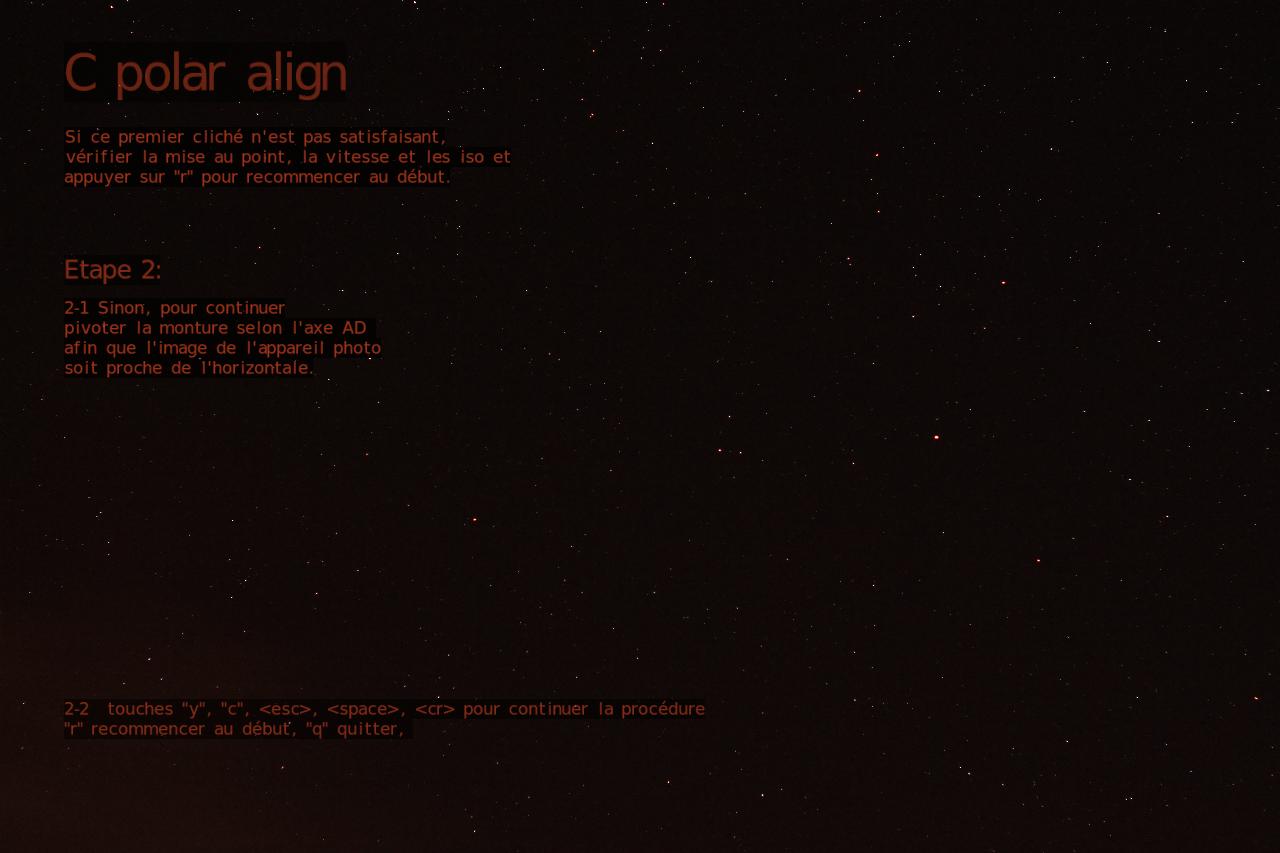

Ce logiciel fournit une aide pour l'allignement d'une monture équatoriale. A partir de 2 images (JPEG) prises en ayant pivoté la monture en AD entre les deux, le logiciel détermine le centre de rotation entre les 2 images puis projette sur les images la mire d'un viseur polaire indiquant la position des étoiles du champ. Après chaque ajustement, le logiciel affiche la nouvelle image.

Il n'y a pas d'astrométrie, seulement un algorithme géométrique de calcul du centre de rotation. La focale et la taille des pixels doivent être précisées.

Pour l'utiliser, il faut dans disposer d'un capteur et d'un objectif qui puisse fournir des photos assez détaillées sur un champ assez large autour du pôle.

Un appareil photo numérique 24x36 avec un objectif de 50mm à 300mm ou un APS-C avec entre 30mm et 200mm feront très bien l'affaire. Un compact fera l'affaire également pour peu que l'objectif soit lumineux (au zoom minimal) et que l'on puisse poser quelques secondes. Dans tous les cas, il est indispensable qu'il soit possible de contrôller l'appareil photo à partir du PC et en pratique, qu'il soit supporté "capture" et "download" par gphoto2.

3. Installation

3.1 Linux

Le logiciel est développé sous Linux. Il a été testé avec ubuntu (16, 18 et 20), gentoo free BSD et également avec une debian ancienne sur une cible ARM.

Nécessite:

    - libjpeg

La procédure de compilation et d'installation pour Ubuntu:

ubuntu%  sudo apt-get install libjpeg-dev

    - gphoto2

ubuntu% sudo apt-get install gphoto2

    - les bibliothèques de base pour le développement sous X11:

ubuntu% sudo apt-get install libx11-dev

Il utilise "CImg" pour le traitement d'images, "ephemeris" pour le calcul des positions courantes des étoiles et 'getpot" pour gérer les options en ligne de commandes ou dans un fichier.

Pour obtenir les sources:

% git clone https://gitlab.utc.fr/crubille/polar_align.git

% cd polar_align/polar_align

% cd ephemeris ; make ; cd ..

% cd getpot-c++; make; cd ..

% cd c_polar_align

% make

% make install

Avec un compilateur c++ ancien, essayer les options commentées dans le Makefile.

3.2 portabilité

3.2.1 Windows

Du code utilisant CImg compile sous Windows. Le portage du logiciel est donc possible soit en utilisant gphoto2, soit en utilisant un autre programme pour la capture des images.

3.2.2 Android

CImg semble utilisable sous Android. De là, il semble enviseageable de porter l'application sous Android.

4. Options et configuration

Des options permettent de préciser le comportement du logiciel en fonction du besoins.

Ces options peuvent être ajoutées à la ligne de commande ou être enregistrées dans des fichiers.

1. "polar align" tente d'abord de lire un fichier "config.cpa" dans le répertoire "$HOME" de l'utilisateur et positionne les options
2. "polar_align" lit ensuite le fichier donne en ligne de commande après l'option "-file" ou "-config" et peu modifier les paramètres
3. "polar_align" prend finalement en compte les options fournies en ligne de commande qui sont donc les valeurs finales..

Liste des options:

• "-config filename" / "-file filename" pour indiquer un fichier d'option (utilisable seulement en ligne de comande)
• "-demo -baseimg=i1.JPG -img=i2.JPG" lance un mode démo où la première image est "i1.JPG" puis le logiciel utilise toujours la même "i2.JPG"
• "-longitude 2."  La longitude du lieu d'observation - permet au logiciel d'orienter correctement la mire
• "-focale  135" La focale de l'instrument et la taille des pixels doivent être indiqués précisément
• -pixelsize 4.24
• "-no_ac_motor" / "-ac_motor" Si l'entrainement en ascension droite n'est pas assurée, l'orientation de la mire est adaptée à chaque image
• "-SouthPole" Par défaut le logiciel considère que l'on vise le pôle nord, cette option doit être sélectionnée pour le pôle sud.
• "-AstroLens" Par défaut, le logiciel considère un objectif photo dans leauel les images ne sont donc pas retournées.
• "-fullscreen" / "-screen_width 800"  Permet de préciser la taille de l'écran
• "-stars_to_print  8" Pour adapter le nombre d'étoile du champ pour lesquelles le logiciel affiche l'image sur la mire
• "-getphoto commande" permet de changer la commande par défaut pour acquérir une image. Voir Section <5.> Communication avec l'appareil photo>
• "-jpgname AP" Permet de choisir le préfixe des noms d'images
• "-font 24" Permet de changer la taille (relative) de la police.
• "-fr" Les messages en français

5. Communication avec l'appareil photo

c_polar_align doit pouvoir

1. faire prendre une photo à l'APN,
2. télécharger l'image,
3. éventuellement la convertir en JPEG et lui donner le bon nom,
4. lire l'image en format JPEG.

•  -getphoto 'gphoto2  --force-overwrite --capture-image-and-download --filename '

   le même comportement que par défaut. L'appareil photo doit être réglé en JPEG et avec une vitesse et une sensibilité ISO adaptées.

• -getphoto 'gphoto2 --force-overwrite --capture-image-and-download --keep-raw --filename '

         l'appareil photo est réglé en "RAW+JPEG", la vitesse est définie sur l'appareil

• -getphoto 'gphoto2 --set-config bulb=1 --wait-event=5s --set-config bulb=0 --keep-raw --wait-event-and-download=3s --force-overwrite --filename '

        l'appareil photo est réglé en "RAW+JPEG" et en mode longue pose "BULB". La pose est ici de 5 secondes.

• -getphoto 'gphoto2-script '

        permet d'exécuter un script qui prend en argument le nom de la photo a créer dans le répertoire courant.

6. Utilisation
